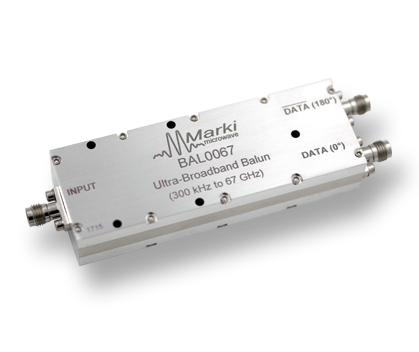

Marki射頻微波的Baluns和逆變器
發布時間：2020-09-09 16:22:37 瀏覽：2371
Marki專門從事寬帶、微波頻率不平衡變壓器和巴倫變壓器的測試和測量，以及高速模擬到數字轉換器的應用。通過專有的設計和制造技術，Marki已經創造了世界上性能最高的不平衡變壓器。
Baluns功能
極低幅相平衡
典型>25 dB共模抑制
1：1和1：2阻抗比
多倍頻程帶寬高達67 GHz
小型SMT封裝
Marki公司成立于1991年，是世界上領先的寬帶微波設備制造商。Marki目標是發明技術，使射頻和微波工業能夠更快地設計、簡化生產、消除復雜性和打破性能障礙。
Marki的組裝能力包括用于金/膜組裝的精密引線和無鉛焊料，以及引線連接，包括寬帶、低轉換損耗和高線性混頻器、高方向性、低回波損耗耦合器和定向橋、平衡功率分配器和混合耦合器以及許多其他高質量產品。
深圳市立維創展科技是Marki的經銷商，優勢提供Marki毫米波產品現貨服務，并提供技術支持，歡迎咨詢。
詳情了解Marki射頻微波請點擊：http://www.liaoyuan999.com/brand/31.html
或聯系我們的銷售工程師：0755-83642657 QQ: 1369964087
測試與量測 |
|
|
|
|
|
|
|
|
模型 | 低頻帶[GHz] | 高頻帶[GHz] | 振幅平衡[dB] | 相平衡[度] | 作為模式轉換器的總插入損耗[dB] | 共模抑制（dB） | S參數 | 模組 |
BAL-0003 | 0.0002 | 3 | 0.05 | 1個 | 5 | 45 | BAL-0003 | 525 |
BALH-0003 | 0.0002 | 3 | 0.1 | 1個 | 2 | 45 | BALH-0003 | 565 |
BAL-0006 | 0.0002 | 6 | 0.05 | 1個 | 5.5 | 40 | BAL-0006 | 585 |
BALH-0006 | 0.0002 | 6 | 0.1 | 1個 | 4 | 40 | BALH-0006 | 625 |
BAL-0010 | 0.0002 | 10 | 0.2 | 2 | 5.65 | 35 | BAL-0010 | 735 |
BALH-0010 | 0.0002 | 10 | 0.2 | 2 | 4 | 35 | BALH-0010 | 775 |
BAL-0106 | 1.2 | 6 | 0.1 | 2 | 2.5 | 38 | BAL-0106 | 545 |
BAL-0212 | 2.6 | 12 | 0.1 | 2 | 3 | 35 | BAL-0212 | 675 |
BAL-0520 | 5 | 20 | 0.2 | 3 | 3 | 30 | BAL-0520 | 785 |
BAL-0026 | 0.0003 | 26.5 | 0.5 | 3 | 4 | 30 | BAL-0026 | 1600 |
BAL-0036 | 0.0003 | 36 | 0.5 | 3 | 4.5 | 30 | BAL-0036 | 2350 |
BAL-0050 | 0.0003 | 50 | 0.7 | 4 | 4.5 | 28 | BAL-0050 | 2850 |
BAL-0067 | 0.0003 | 67 | 0.7 | 4 | 4.5 | 27 | BAL-0067 | 3250 |
表面貼裝和裸模 |
|
|
|
|
|
|
|
|
模型 | 低頻帶[GHz] | 高頻帶[GHz] | 振幅平衡[dB] | 相平衡[度] | 作為模式轉換器的總插入損耗[dB] | 共模抑制（dB） | S參數 | 表面貼裝 |
BAL-0003SMG | 0.0005 | 3 | 0.3 | 3 | 5 | 35 | BAL-0003SMG | 104 |
BALH-0003SMG | 0.0005 | 3 | 0.2 | 2 | 3.5 | 35 | BALH-0003SMG | 114 |
BAL-0006SMG | 0.0005 | 6 | 0.4 | 3 | 5 | 30 | BAL-0006SMG | 114 |
BALH-0006SMG | 0.0005 | 6 | 0.2 | 3 | 3 | 30 | BALH-0006SMG | 124 |
BAL-0009SMG | 0.0005 | 9 | 0.6 | 5 | 5.5 | 26 | BAL-0009SMG | 148 |
BALH-0009SMG | 0.0005 | 9 | 0.8 | 5 | 3.5 | 25 | BALH-0009SMG | 158 |
MBAL-0104SM | 1個 | 4 | 0 | 2 | 3 | 33 | MBAL-0104SM | 30 |
BAL-0208SMG | 2 | 8 | 0.3 | 1個 | 3 | 34 | BAL-0208SMG | 41 |
BAL-0012SSG | 0.01 | 12 | 0.6 | 5 | 5 | 26 | BAL-0012SSG | 178 |
MBAL-0220SM | 2 | 20 | 0.25 | 3 | 6 | 30 | MBAL-0220SM | 150 |
BAL-0416SMG | 4 | 16 | 0.4 | 1個 | 3 | 35 | BAL-0416SMG | 52 |
BAL-0620SMG | 6 | 20 | 0.2 | 1個 | 3 | 34 | BAL-0620SMG | 73 |
MBAL-1440CH | 14 | 40 | 0.2 | 1.1 | 3 | 35 | MBAL-1440CH | -- |
MBAL-1445SM | 14 | 45 | 0.2 | 2 | 7 | 33 | MBAL-1445SM | 100 |
逆變器 |
|
|
|
|
|
|
|
|
模型 | 低頻帶[GHz] | 高頻帶[GHz] | 插入損耗[dB] | 上升/下降時間[ps] | S參數 | 模組 |
|
|
INV-0026 | 0.0001 | 26.5 | 2 | 13 | INV-0026 | 595 |
|
|
INV-0040 | 0.0001 | 40 | 2.5 | 13 | INV-0040 | 745 |
|
|
INV-0065 | 0.0001 | 65 | 5 | 12 | INV-0065 | 895 |
|
|
