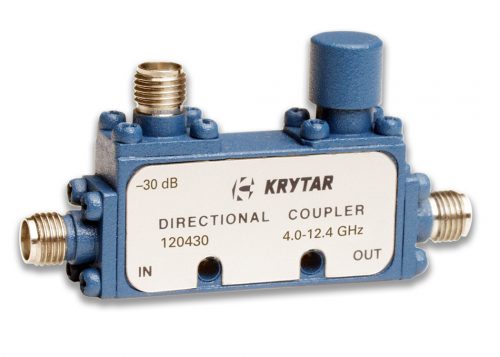

KRYTAR定向耦合器

發布時間：2020-09-04 15:38:36 瀏覽：2697

耦合器是用于分配或組合微波信號的無源微波元件。該定向耦合器是一個四端口電路，其中一個端口與輸入端口隔離。微帶或條形定向耦合器上的耦合端口最接近輸入端口，因為它是反向波耦合器。在波導寬壁定向耦合器上，耦合端口最接近輸出端口，因為它是正向波耦合器。電壓駐波比(VSWR)是指在駐波模式下，沿傳輸線結構長度的最大電壓與最小電壓之比。它的范圍從1到(+)無窮大，并且始終是正的。插入損耗是指電路中在指定范圍內的任何頻率上消耗的不可恢復的凈功率。

KRYTAR定向耦合器適用于需要外部電平、精確監測、信號混合或掃描傳輸和反射測量的系統應用。KRYTAR耦合器為許多應用提供了簡單的解決方案，包括電子戰(EW)、商用無線、SATCOM、雷達、信號監測和測量、天線波束形成和EMC測試環境。KRYTAR對于許多空間受限的應用，緊湊的尺寸使其成為KRYTAR定向耦合器的理想解決方案。

深圳市立維創展科技授權代理RADITEK產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。

*部分產品型號需求請聯系我們的工程師。

KRYTAR定向耦合器

型號編號	頻率最小（GHz）	頻率最高（GHz）	標稱耦合	插入損耗（最大dB）	方向性（最小dB）	駐波比（最大值）
1500110010	50	110	10±1.8	5.5	7	2.5 GHz：1
110067006	10	67	6±2.5	4.4	10	1.8
110067016	10	67	16±1.1	1.95	7.25	2
101050020	1	50	20±1.5	2.5	10	1.75
110050006	10	50	6±0.7	2.4	8	1.8
110050010	10	50	10±0.7	1.9	10	1.8
110050020	10	50	20±1.0	1.5	10	1.8
195010	18	50	10±0.7	1.9	10	1.8
195020	18	50	20±1.0	1.5	10	1.8
265006	26.5	50	10±1.0	2.4	10	1.8
265010	26.5	50	10±0.7	1.9	10	1.8
265020	26.5	50	20±1.0	1.5	10	1.8
110046006	10	46	6±0.7	2.4	8	1.8
110046006K	10	46	6±0.7	2.4	8	1.8
110046010	10	46	10±0.7	1.9	10	1.8
110046010K	10	46	10±0.7	1.9	10	1.8
110046020	10	46	20±1.0	1.5	10	1.8
110046020K	10	46	20±1.0	1.5	10	1.8
106040010	6	40	10±0.8	1.8	12	1.6
106040010K	6	40	10±0.8	1.8	12	1.6
106040020	6	40	20±1.0	1.2	12	1.6
106040020K	6	40		1.2	12	1.6
106040030	6	40	30±1.0	1.2	12	1.6
106040030K	6	40	30±1.0	1.2	12	1.6
110040010	10	40	10±0.7	1.7	10	1.7
110040010K	10	40	10±0.7	1.7	10	1.7
110040020	10	40	20±1.0	1.3	10	1.7
110040020K	10	40	20±1.0	1.3	10	1.7
184010	18	40	10±0.7	1.7	12	1.7
184010K	18	40	10±0.7	1.7	12	1.7
184020	18	40	20±1.0	1.3	12	1.7
184020K	18	40	20±1.0	1.3	12	1.7
264006	26.5	40	6±0.7	2.4	10	1.8
264006K	26.5	40	6±0.7	2.4	10	1.8
264010	26.5	40	10±0.7	1.7	12	1.7
264010K	26.5	40	10±0.7	1.7	12	1.7
264020	26.5	40	20±0.1	1.3	12	1.7
264020K	26.5	40	20±0.1	1.3	12	1.7
152610	0.5	26.5	10±1.0	1.5	13	1.45
152613	0.5	26.5	13±1.0	1.5	13	1.45
152616	0.5	26.5	16±1.0	1.4	13	1.45
152620	0.5	26.5	20±1.0	1.35	13	1.45
152606	0.5	26.5	6±1.05	2.6	13	1.6
2606	1	26.5	6±1.0	2	13	1.5
2610	1	26.5	10±1.0	1.6	14	1.4
2620	1	26.5	20±1.0	1.2	14	1.4
2621	1.7	26.5	20±1.0	1.2	14	1.45
106026506	6	26.5	6±1.0	1.6	14	1.45
106026510	6	26.5	10±0.5	1.3	13	1.4
106026520	6	26.5	20±1.0	0.8	14	1.4
106026530	6	26.5	30±1.0	0.7	14	1.45
262206	18	26.5	6±1.0	1.6	13	1.4
262210	18	26.5	10±0.5	1.3	14	1.4
262220	18	26.5	20±1.0	0.8	14	1.4
262230	18	26.5	30±1.0	0.8	14	1.4
152010	0.5	20	10±1.0	1.65	15	1.35
152013	0.5	20	13±1.0	1.4	15	1.35
152006	0.5	20	6±1.0	2.1	12	1.35
152020	0.5	20	20±1.0	1.2	15	1.35
101020010	1	20	10±0.5	1.4	16	1.35
101020016	1	20	16±0.5	1.1	16	1.35
101020020	1	20	20±1.0	1	16	1.35
101020006	1	20	6±0.8	2.5	12	1.6
101020030	1	20	30±1.0	1	14	1.35
102020006	2	20	6±1.0	1.9	16	1.35
102020010	2	20	10±0.5	1.3	16	1.35
102020016	2	20	16±0.5	1個	16	1.35
102020020	2	20	20±1.0	0.9	16	1.35
102020030	2	20	30±1.0	0.9	12	1.5
104020006	4	20	6±0.5	1.9	15	1.35
104020010	4	20	10±0.5	1個	15	1.35
104020020	4	20	20±1.0	0.6	15	1.35
104020030	4	20	30±1.0	0.6	15	1.35
100318010	0.3	18	10±1.0	1.6	12	1.4
100318030	0.3	18	30±0.7	1.4	12	1.4
100318006	0.3	18	6±1.1	2.25	10	1.4
100318020	0.3	18	20±1.0	1.4	15	1.4
18106	1	18	6±0.8	2.5	12	1.6
18130	1	18	30±1.0	1	14	1.35
1815	2	18	6±1.0	1.9	16	1.3
1822	2	18	10±0.5	1.1	16	1.3
1818	2	18	16±0.5	0.75	16	1.3
1824	2	18	20±1.0	0.7	16	1.3
1825	2	18	30±1.0	0.9	12	1.5
181206	12.4	18	6±0.5	1.9	15	1.35
181210	12.4	18	10±0.5	1	15	1.35
181220	12.4	18	20±1.0	0.6	15	1.35
181230	12.4	18	30±1.0	0.6	15	1.35
101016010	1	16	10±0.5	1	16	1.3
101016020	1	16	20±1.0	0.65	16	1.3
100312410	0.3	12.4	10±1.0	1.35	15	1.35
100312416	0.3	12.4	16±1.2	1.2	15	1.3
100312430	0.3	12.4	30±0.7	1	15	1.35
100312406	0.3	12.4	6±1.1	2	10	1.4
100312420	0.3	12.4	20±1.0	1	15	1.2
120406	4	12.4	6±0.5	1.8	15	1.35
120410	4	12.4	10±0.5	0.9	15	1.35
120420	4	12.4	20±1.0	0.5	15	1.35
120430	4	12.4	30±1.0	0.5	15	1.35
120706	7	12.4	6±0.5	1.8	15	1.35
120710	7	12.4	10±0.5	0.9	15	1.35
120720	7	12.4	20±1.0	0.5	15	1.35
120730	7	12.4	30±1.0	0.5	15	1.35
100612020	0.6	12	20±1.0	1	15	1.2
102008616	2	8.6	16±1.0	0.5	20	1.3
100308010	0.3	8	10±1.0	1.3	20	1.18
100308016	0.3	8	16±1.2	1	20	1.15
100308030	0.3	8	30±0.7	0.85	20	1.15
100308006	0.3	8	6±1.1	2	10	1.4
100308020	0.3	8	20±1.0	0.85	20	1.15
158006	0.5	8	6±1.1	1.7	15	1.35
158010	0.5	8	10±1.0	1.3	15	1.35
158016	0.5	8	16±1.0	0.85	15	1.35
158020	0.5	8	20±1.0	0.8	15	1.35
102008006	2	8	6±0.5	1.6	20	1.2
102008010	2	8	10±0.5	0.75	20	1.2
102008020	2	8	20±1.0	0.35	20	1.2
100404010	0.4	4	10±0.5	1.1	16	1.2
100404020	0.4	4	20±1.0	0.75	20	1.2
101004006	1	4	6±0.5	1.3	20	1.2
101004010	1	4	10±0.8	1	20	1.2
101004020	1	4	20±0.5	0.8	20	1.2
