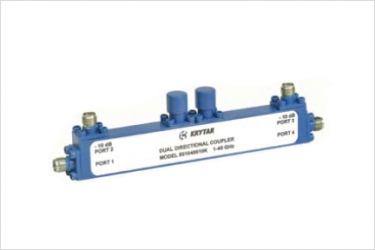

KRYTAR雙向耦合器
發布時間：2020-09-02 16:21:29 瀏覽：1696
KRYTAR雙向耦合器適用于需要外部電平、精確監測、信號混合或掃描傳輸和反射測量的系統應用。KRYTAR雙向耦合器為許多應用提供了簡單的解決方案，包括電子戰(EW)、商用無線、SATCOM、雷達、信號監測和測量、天線波束形成和EMC測試環境。KRYTAR雙向耦合器對于許多空間受限的應用，緊湊的尺寸使其成為KRYTAR雙向耦合器的理想解決方案。
KRYTAR雙向耦合器特征
1至40 GHz
10，16，30分貝耦合
低插入損耗和駐波比
深圳市立維創展科技是KRYTAR的經銷商，提供KRYTAR產品的各系列耦合器、功率分配器、探測器、檢測器、傳感器和限幅器，產品原裝進口，質量保證，價格優勢，歡迎咨詢。
詳情了解KRYTAR雙向耦合器請點擊：http://www.liaoyuan999.com/brand/9.html
或聯系我們的工程師：0755-83642657 QQ: 1369964087
型號編號 | 頻率最小值（GHz） | 最高頻率 （GHz） | 標稱耦合（dB） | 頻率靈敏度（dB） | 插入損耗（最大dB） | 方向性（dB最小值） | 駐波比（最大值） | 額定功率(瓦) | 標準連接器（母） |
510050010 | 10 | 50 | 10±1.8 | ±1.0 | 3 | 10 | 1.8 | 20 | 2.4毫米 |
526550010 | 26.5 | 50 | 10±1.8 | ±1.0 | 3 | 10 | 1.8 | 20 | 2.4毫米 |
510046010 | 10 | 46 | 10±1.8 | ±1.0 | 2.8 | 10 | 1.8 | 20 | 2.4毫米 |
501040010 | 1 | 40 | 10±1.5 | ±2.00 | 2.20至20 GHz
2.80至40 GHz | 15 | 1.50至20 GHz 1.80至40 GHz | 20 | 2.4毫米 |
501040010K | 1 | 40 | 10±1.5 | ±2.00 | 2.20至20 GHz 2.80至40 GHz | 15 | 1.50至20 GHz 1.80至40 GHz | 20 | 2.92毫米 |
501040020 | 1 | 40 | 20±1.0 | ±1.5 | 2 | 15 | 1.8 | 20 | 2.4毫米 |
501040020K | 1 | 40 | 20±1.0 | ±1.5 | 2 | 15 | 1.8 | 20 | 2.92毫米 |
500520010 | 0.5 | 20 | 10±1.0 | ±1.85 | 3 | 12 | 1.4 | 20 | SMA |
500520020 | 0.5 | 20 | 20±1.2 | ±0.85 | 2 | 12 | 1.4 | 20 | SMA |
501820 | 1 | 20 | 10±1.0 | ±0.50 | 2.8 | 15 | 1.4 | 20 | SMA |
502020030 | 2 | 20 | 30±1.0 | ±0.80 | 1.3 | 14至12.4 GHz 12至20 GHz | 1.4 | 20 | SMA |
504020010 | 4 | 20 | 10±1.25 | ±0.80 | 2 | 15至12.4 GHz 12至20 GHz | 1.4 | 20 | SMA |
504020020 | 4 | 20 | 20±1.0 | ±0.8 | 1.25 | 15 | 1.4 | 20 | SMA |
504020030 | 4 | 20 | 30±1.0 | ±0.9 | 1 | 12 | 1.4 | 20 | SMA |
501822 | 2 | 18 | 10±1.5 | ±0.50 | 2 | 15 | 1.35 | 20 | SMA |
501818 | 2 | 18 | 16±1.0 | ±0.50 | 1.4 | 15 | 1.35 | 20 | SMA |
500508010 | 0.5 | 8 | 10±1.0 | ±0.60 | 2.3 | 15 | 1.35 | 20 | SMA |
502008020 | 2 | 8 | 20±0.5 | ±0.50 | 0.85 | 15 | 1.25 | 20 | SMA |
501004020 | 1 | 4 | 20±1.0 | ±0.5 | 0.7 | 20 | 1.2 | 20 | SMA |
