NOVA嵌入式循環器的使用領域與優勢
發布時間：2020-08-14 16:10:05 瀏覽：1758

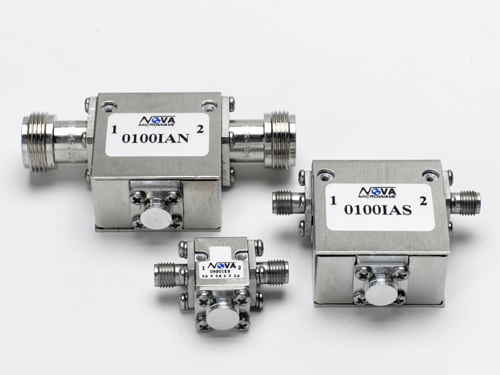

NOVA微波公司為商業應用、軍事應用、無線和蜂窩市場設計和制造了廣泛的循環器。Nova嵌入式循環器是一種將射頻或微波信號從一個端口傳送到另一個端口的裝置。Nova嵌入式循環器由磁性磁體和鐵氧體材料制成，允許兩個信號通過一個通道傳輸。
NOVA微波公司提供一系列具有各種封裝尺寸和頻帶的嵌入式循環器，用于通信應用、軍事應用、蜂窩和無線市場。Nova嵌入式循環器由高質量的材料制成，以確保整個溫度范圍內的最佳性能。為了確保磁場穩定且不隨溫度波動，Nova在最后測試前對所有嵌入式循環器的溫度循環范圍為-50°C至+100°C。Nova可為嵌入式循環器提供相位匹配、逆時針旋轉和所需的互調規格。
深圳市立維創展科技有限公司是NOVA的經銷商，主要提供NOVA的各種微帶線環形器與微帶線隔離器，產品原廠進口，極具價格優勢，歡迎咨詢。
詳情了解NOVA射頻微波請點擊：http://www.liaoyuan999.com/brand/8.html
或聯系我們的工程師：0755-83642657 QQ: 1369964087
頻率 | 模型 | 隔離度dB（最小值） | INS。損耗dB（最大） | 駐波比 | TEMP | 前輪驅動 | 倒轉 |
GHZ |
|
|
| （最大） | （ ? C） | 功率（瓦） |
0.450-0.470 | 0046CAD | 22 | 0.4 | 1.2 | 65 | 250 | 250 |
0.450-0.500 | 0048CAD | 20 | 0.5 | 1.25 | 65 | 250 | 250 |
0.470-0.512 | 0049CAD | 20 | 0.5 | 1.25 | 65 | 250 | 250 |
0.810-0.826 | 0082CAD | 22 | 0.3 | 1.2 | 65 | 150 | 150 |
0.810-0.915 | 0086CAD | 20 | 0.35 | 1.25 | 65 | 150 | 150 |
0.824-0.849 | 0084CAD | 22 | 0.3 | 1.2 | 65 | 150 | 150 |
0.860-0.904 | 0088CAD | 22 | 0.3 | 1.2 | 65 | 150 | 150 |
0.880-0.940 | 0091CAD | 22 | 0.3 | 1.2 | 65 | 150 | 150 |
0.890-0.960 | 0092CAD | 22 | 0.3 | 1.2 | 65 | 150 | 150 |
0.915-0.964 | 0094CAD | 22 | 0.3 | 1.2 | 65 | 150 | 150 |
0.980-1.020 | 0100CAD | 22 | 0.3 | 1.2 | 65 | 150 | 150 |
1.000-1.060 | 0103CAD | 20 | 0.3 | 1.25 | 65 | 150 | 150 |
1.000-1.100 | 0105CAD | 20 | 0.3 | 1.25 | 65 | 150 | 150 |
1.030-1.090 | 0106CAD | 22 | 0.3 | 1.25 | 65 | 150 | 150 |
1.250-1.350 | 0130CAD | 20 | 0.3 | 1.25 | 65 | 150 | 150 |
1.400-1.600 | 0150CAD | 20 | 0.4 | 1.25 | 65 | 150 | 150 |
1.429-1.453 | 0144CAD | 22 | 0.3 | 1.2 | 65 | 150 | 150 |
1.429-1.501 | 0147CAD | 22 | 0.35 | 1.2 | 65 | 150 | 150 |
1.477-1.501 | 0149CAD | 22 | 0.3 | 1.2 | 65 | 150 | 150 |
1.500-1.660 | 0158CAD | 20 | 0.35 | 1.25 | 65 | 150 | 150 |
1.710-1.785 | 0175CAD | 20 | 0.3 | 1.25 | 65 | 125 | 125 |
1.710-1.880 | 0179CAD | 20 | 0.35 | 1.25 | 65 | 125 | 125 |
1.805-1.880 | 0184CAD | 20 | 0.35 | 1.25 | 45 | 125 | 125 |
1.850-1.990 | 0192CAD | 20 | 0.35 | 1.25 | 45 | 125 | 125 |
1.930-1.990 | 0196CAD | 20 | 0.3 | 1.25 | 45 | 125 | 125 |
11.100-13.700 | 1240CED | 20 | 0.4 | 1.25 | 45 | 25 | 25 |
11.500-16.000 | 1375CED | 17 | 0.5 | 1.35 | 45 | 25 | 25 |
12.700-14.500 | 1360CED | 20 | 0.35 | 1.25 | 45 | 25 | 25 |
14.000-14.500 | 1425CED | 20 | 0.4 | 1.25 | 45 | 25 | 25 |
14.500-19.700 | 1710CET | 18 | 0.5 | 1.3 | 45 | 20 | 20 |
17.700-19.700 | 1870CET | 20 | 0.5 | 1.25 | 45 | 20 | 20 |
2.000-2.300 | 0215CAD | 20 | 0.5 | 1.25 | 45 | 125 | 125 |
2.000-2.400 | 0225CAD | 20 | 0.5 | 1.25 | 45 | 125 | 125 |
2.300-2.500 | 0240CAD | 20 | 0.4 | 1.25 | 45 | 125 | 125 |
2.300-2.700 | 0250CAD | 20 | 0.4 | 1.25 | 45 | 125 | 125 |
2.400-2.500 | 0245CAD | 20 | 0.35 | 1.25 | 45 | 125 | 125 |
2.500-2.900 | 0270CAD | 20 | 0.35 | 1.25 | 45 | 125 | 125 |
2.900-3.100 | 0300CAD | 20 | 0.4 | 1.25 | 45 | 125 | 125 |
3.300-3.600 | 0345CAD | 20 | 0.4 | 1.25 | 45 | 125 | 125 |
3.400-4.200 | 0380CED | 20 | 0.4 | 1.25 | 65 | 50 | 50 |
3.600-4.300 | 0395CED | 20 | 0.4 | 1.25 | 45 | 50 | 50 |
4.200-4.400 | 0430CED | 20 | 0.4 | 1.25 | 45 | 35 | 35 |
4.400-5.000 | 0470CED | 20 | 0.4 | 1.25 | 45 | 35 | 35 |
5.000-6.500 | 0575CED | 17 | 0.5 | 1.25 | 45 | 35 | 35 |
5.400-5.900 | 0565CED | 20 | 0.4 | 1.25 | 45 | 35 | 35 |
5.800-6.500 | 0615CED | 20 | 0.4 | 1.25 | 45 | 35 | 35 |
6.400-7.200 | 0680CED | 20 | 0.4 | 1.25 | 45 | 35 | 35 |
6.500-8.500 | 0750CED | 20 | 0.4 | 1.25 | 45 | 35 | 35 |
7.100-7.900 | 0760CED | 20 | 0.4 | 1.25 | 45 | 35 | 35 |
7.200-8.400 | 0780CED | 20 | 0.4 | 1.25 | 45 | 35 | 35 |
7.800-8.500 | 0815CED | 20 | 0.4 | 1.25 | 45 | 35 | 35 |
8.300-8.800 | 0855CED | 20 | 0.4 | 1.25 | 45 | 35 | 35 |
8.500-11.500 | 1000CED | 17 | 0.5 | 1.35 | 45 | 30 | 30 |
9.000-9.700 | 0935CED | 20 | 0.35 | 1.25 | 45 | 30 | 30 |
9.500-12.750 | 1112CED | 20 | 0.4 | 1.25 | 45 | 30 | 30 |
9.700-11.700 | 1070CED | 20 | 0.4 | 1.25 | 45 | 30 | 30 |
