C2327J5003AHF 90度混合耦合器2.3 - 2.7GHZ現貨
發布時間:2020-03-25 11:32:39 瀏覽:2126

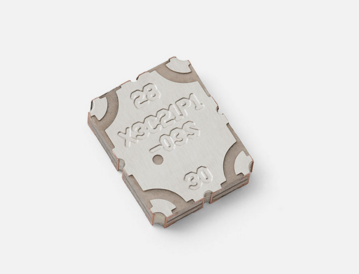

C2327J5003A00是一款低成本、低配置的超小型高性能3分貝耦合器在一個易于使用的表面安裝包。它是設計的用于WiMax、WiBro、WiFi、ISM和EUMTS應用程序。C2327J5003A00是適用于平衡功率和低噪聲放大器,以及信號分配和其他低插入損耗、緊幅相平衡的應用必修的。C2327J5003A00可在磁帶和卷盤上選擇并放置在高處批量生產。所有的興格元件都是由陶瓷填充聚四氟乙烯制成的具有優異的電氣和機械穩定性的復合材料Y熱膨脹系數(CTE)為17 ppm/℃。

MHz 0.7mm高度輪廓WiMax,WiBro,WiFi,ISM和EUMTS低插入損耗高隔離度可表面安裝的磁帶和卷軸非導電表面符合RoHS
參數頻率端口阻抗回波損耗隔離插入損耗*振幅平衡相平衡(相對于90°)功率處理工作溫度
*室溫下的插入損耗(插入損耗在+85oC時約高0.1 dB)
頂視圖(近側).079±.004 [2.00±0.10]側視圖底視圖(遠側)1.039 [0.98]方向標記表示引腳位置引腳名稱輸入GND隔離直接GND耦合6X.012 [0.30]
可在卷帶包裝上進行拾取和放置制造。
重要參數
頻率(GHZ):2.3 - 2.7
功率(W):4
回波損耗(dB):15
插入損耗(dB):0.40
深圳市立維創展科技有限公司是Anaren品牌的代理經銷商,主要提供貼片混合耦合器、巴倫變壓器、延遲線、定向耦合器、Doherty合路器、功分器、微蜂窩型耦合器、 RF Crossovers產品,產品原裝庫存,極具價格優勢,歡迎咨詢
