AM184635WM-EM-R功率放大器AMCOM原裝庫存
發布時間:2019-12-20 15:27:36 瀏覽:1902

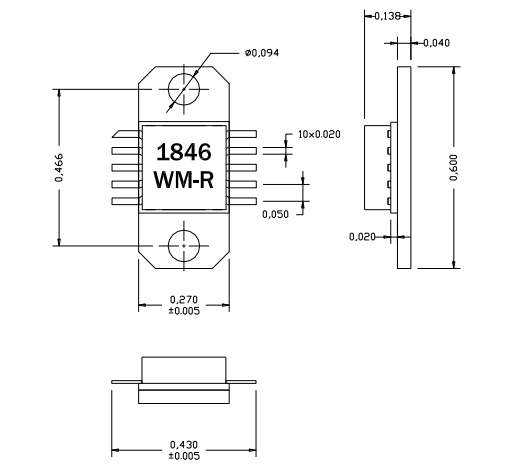

AM184635WM-EM-R是AMCOM的砷化鎵MMIC功率放大器系列的一部分。它有30dB增益和35dBmP1dB,在2.2到4.2GHz頻段。這個MMIC是一個陶瓷封裝,射頻和直流引線都在較低的水平便于低成本的SMT組裝到PC板上。當直接安裝到PCB上時,請參見申請說明AN700。由于高直流功耗,我們強烈建議安裝這些設備直接安裝在金屬散熱器上。AM184635WM-FM-R是安裝在鍍金銅法蘭托架。EM封裝與FM封裝具有相同的封裝尺寸,采用直引線用銅/鎢法蘭代替銅法蘭。法蘭上有兩個螺孔,以便擰上金屬散熱器。這個MMIC是符合RoHS的。
AM184635WM-EM-R特征
從1.8到4.6GHz的寬帶
高輸出功率,P1dB=35dBm
高增益,30dB
完全匹配;50歐姆輸入/輸出阻抗
AM184635WM-EM-R應用
無線互聯網接入
無線本地環路
雙向無線電
AM184635WM-EM-R重要參數
頻率:1.8-4.6GHz
增益:30
P1dB(DBM):35
PSAT(DBM):37
效率:25
VD(V):7
深圳市立維創展科技是AMCOM公司總代理,其主要微波寬帶產品包括射頻晶體管、MMIC功率放大器、混合放大器模塊、寬帶放大器、高功率放大器模塊、帶RF和DC連接器的高功率放大器模塊和低噪聲放大器,功率放大器,開關,衰減器,移相器以及上/下邊變頻器的定制。
