Cyntec電源模塊因高頻、高溫、高密度、高整合性、高精度等優勢而知名，成立于1991年，提供研發、出產、銷售高精度高密度之零組件、傳感器及運用模塊。主要運用在電腦、通訊、汽車業、家電業及消費性電子產品行業

Cyntec電源模塊在實操過程中的該留意什么問題？

一：電源模塊輸入維護電路

普通的電源模塊產品都有內置濾波器，能稱心普通電源運用的請求。假如需求更高請求的電源體系，應添加輸入濾波網絡。可以采用LC或π型網絡，但應留意盡量選擇較小的電感和較大的電容。

為了避免輸入電源瞬態高壓損壞電源模塊，倡議用戶在輸入端接瞬態吸收二極管并協作保險絲運用，以保證電源模塊在平安的輸入電壓范圍之內。為了降低共模噪聲，可以添加Y(Cy)電容，普通選擇幾nf高頻電容。R為保險絲，D1為維護二極管，D2為瞬態吸收二極管(P6KE系列)。

二：電源模塊遙控開關電路

電源模塊的遙控開關操作，是經過REM端停止的。普通操控方法有兩種：

(1)REM與VIN相連，遙控關斷，請求VREM<0.4V。REM與+VIN相連，模塊作業，請求VREM>1V。REM懸空，遙控關斷，即所謂“懸空關斷”(-R)。

假如操控要與輸入端隔離，則可以運用光電耦合器作為傳送操控信號。

(2) REM與-VIN(參考地)相連，遙控關斷，請求VREF<0.4V。REM懸空或與+VIN相連，模塊作業，請求VREM>1V。

三：電源模塊的組合

(1)并聯擴容。將相同電源模塊輸出端并聯，可使輸出才干加強，但并聯模塊的輸出電壓要調整得比擬分歧，以保證相對均流，一同避免不用要的振動。對有較大電流輸出的模塊，還可以仔細設計引線電阻，以到達均流作用。用這種方法并聯的模塊，不宜超越2個。一同，假如其間一塊模塊輸出有缺點，整個體系都將不能正常作業。并聯擴容銜接電路RL為負載。

(2)冗余熱備份并聯。將相同的電源模塊輸出端經過二極管后并聯可使輸出才干加強，以進步電源體系的牢靠性。準繩上假如協作相應輸出報警電路，將模塊放在可以拆卸的母線上，這樣，呈現缺點的模塊可以及時交換。用這種方法并聯的模塊，沒有量約束。D普通為肖特基二極管。

(3)串聯擴容。將相同模塊輸出端串聯，可使輸出電壓倍增，功率也相應添加，而串聯輸出端須接二極管以停止維護。

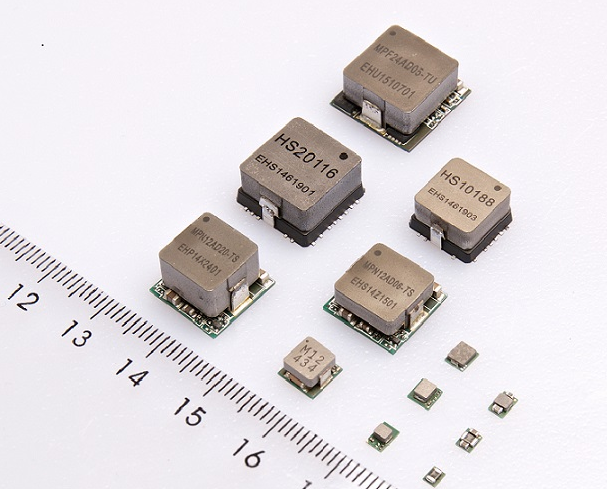

深圳市立維創展科技是Cyntec電源模塊的代理商，主要提供Cyntec產品的電感和芯片式電源模塊為核心產品線，廣泛應用于光通信、服務器、云計算、車載、物聯網、工業制造等領域。Cyntec工廠布局于臺灣與中國大陸，品質榮獲認證ISO9001、ISO/TS16949、ISO14001、OHSAS18000、IECQ QC080000. Cyntec芯片式電源模塊DC-DC,以創新的設計，突破了高性能與微型體積的極致，更低高度，更緊湊的尺寸，顯著節省電路板空間，而電源效率最高達到94%。歡迎咨詢
